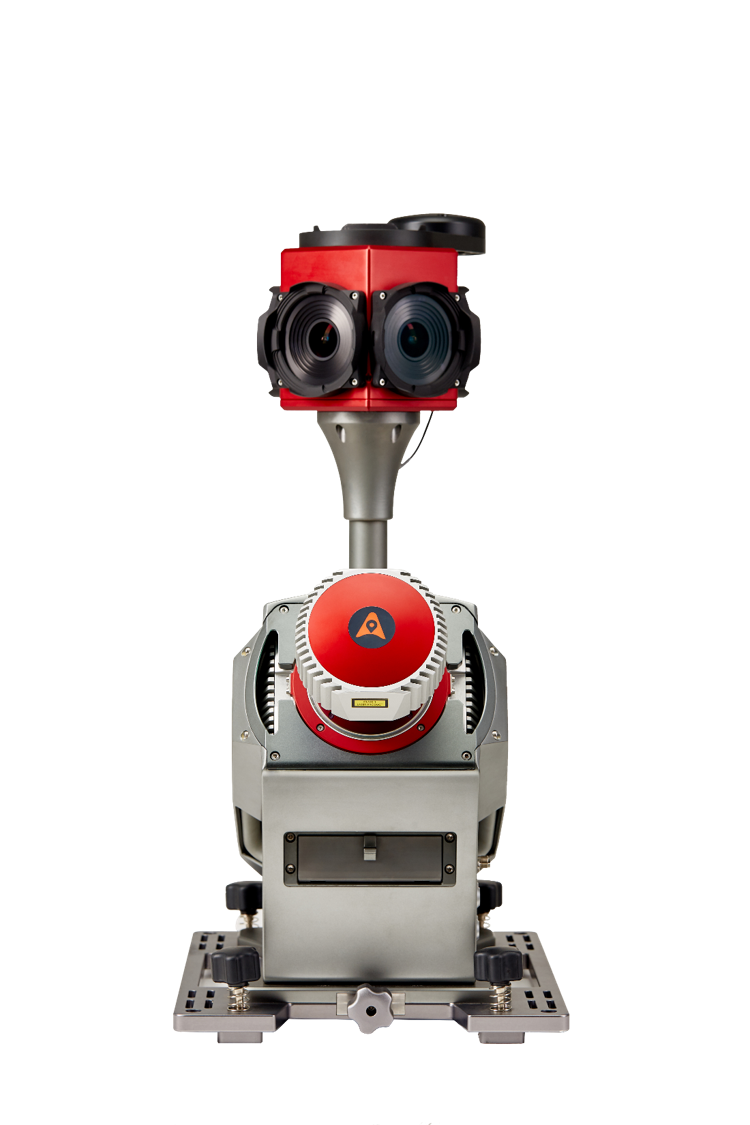

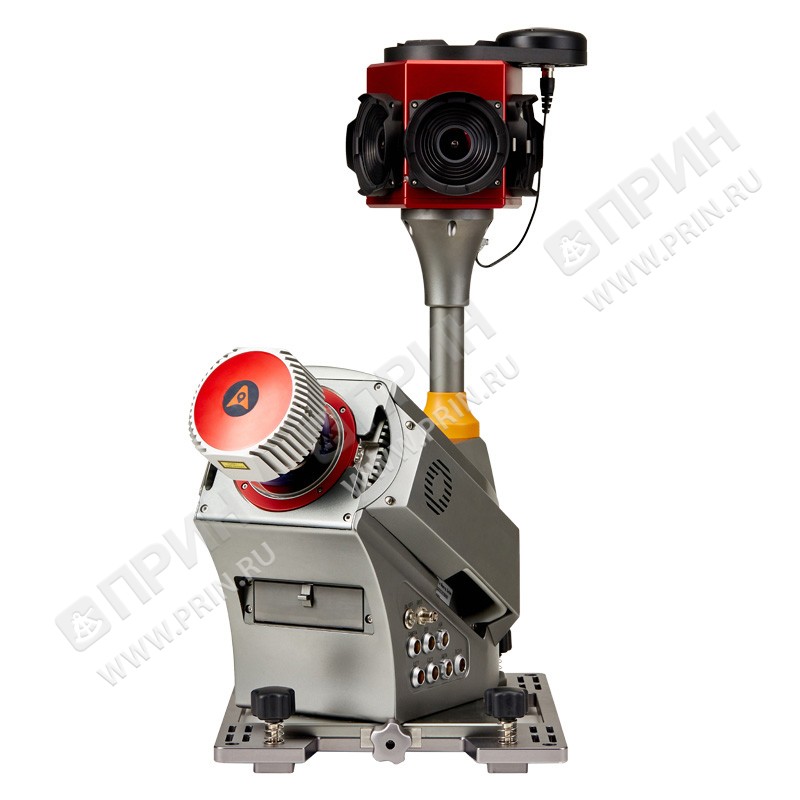

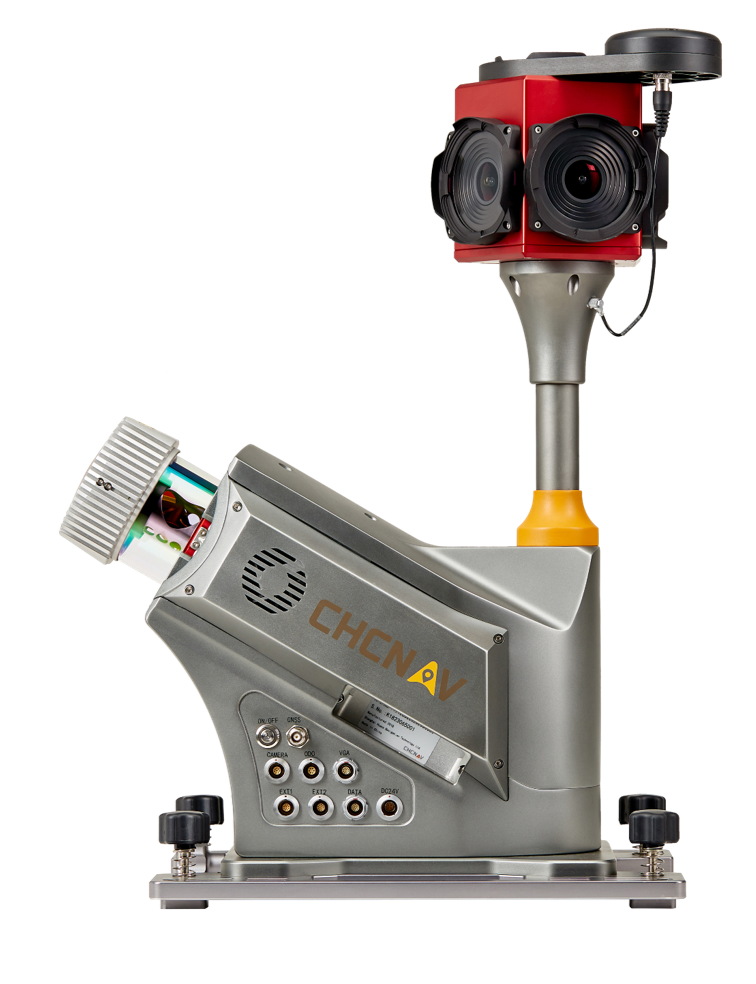

Alpha3D – высокопроизводительное решение для мобильного картографирования для получения большого количества данных в постоянно изменяющейся среде.Alpha3D объединяет в одном легком, защищенном и компактном корпусе самые передовые разработки в области высокоточного, дальнобойного и высокоскоростного лазерного сканирования, высококачественного получения HDR фотоизображений совместно с высокочастотным спутниковым приёмником и инерциальной системойПРИМЕНЕНИЕ

дорожное строительство

железные дороги

туннели

системы «Цифровой город»

инфраструктура энергетического комплекса

нефте и газопроводы

открытые карьеры

водное хозяйство

ВВП аэропортов

ОСОБЕННОСТИ

Высокопроизводительный лазерный сканер

Дальность сканирования – до 420 м
Скорость сканирования — 1 млн точек в секунду
Плотное облако точек даже при высокой скорости движения
Высококачественное облако точек при низком уровне шума

Панорамные изображения 360 с высоким разрешением

Камера HDR 30 Мп
Облака точек синхронизированы с панорамными изображениями
Возможность подключения дополнительных фотокамер

Возможность установки дополнительного оборудования

2 порта RS232 для подключения внешних устройств
Возможность установки дополнительного сканера
Возможность установки дополнительной ГНСС-антенны
Возможность подключения одометра
Съёмный SSD диск для быстрой передачи информации

Программа для управления CoCapture

Настройка съёмки и автоматическая запись данных
Доступ через браузер на любом устройстве
Подключение через WiFi или LAN
Простое и понятное в управлении

Обработка данных – CoPre

Понятный пользовательский интерфейс
Импорт данных с системы мобильного лазерного сканирования
Обработка облаков точек
Сшивка облаков точек, в том числе с нескольких маршрутов
Уравнивание по контрольным точкам
Создание панорамных изображений, в том числе с помощью маски
Мощный движок обработки большого количества данных
Экспорт облака точек в распространенные форматы

Дата выпуска	2018
Точность по внешней сходимости без контрольных точек, высота, мм	25-30

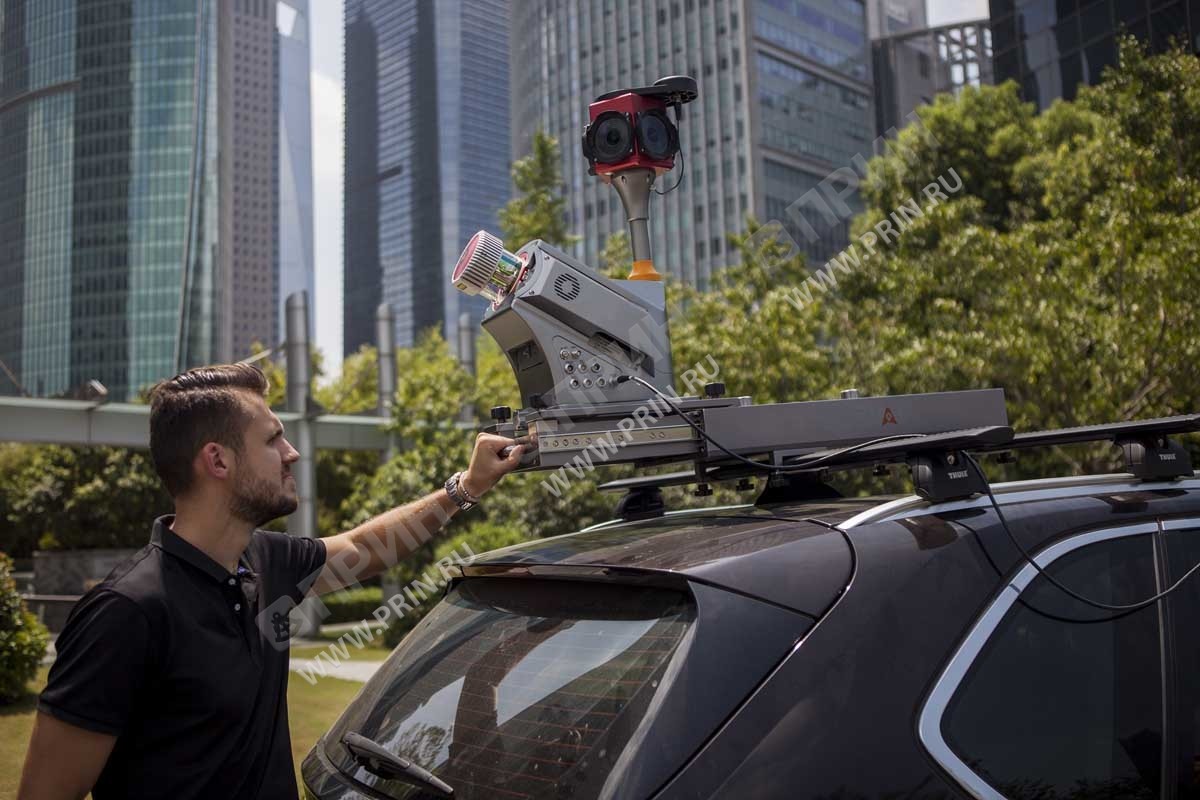

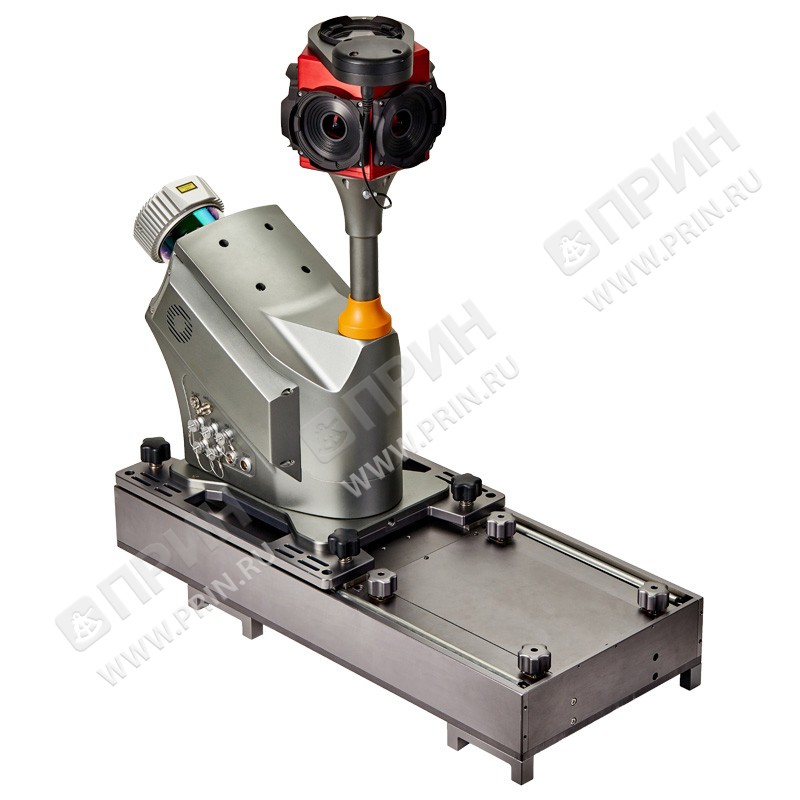

Возможность установки на ТС	Монтажная площадка с возможностью установки на любой вид ТС (автомобиль, ж/д тележки и поезда, водный транспорт)
Масса измерительного блока, кг	19
Размеры измерительного блока, см	51.3x31x67.2
Масса монтажной площадки, кг	16
Размеры монтажной площадки, см	72x31x12
Масса источника питания, кг	В зависимости от количества батарей
Размеры источника питания, см	62.9×49.7×5.3
Класс пыле-влаго защиты	IP64
Рабочая температура	от -10°C до +40°C
Температура хранения	от -20°C до +50°C
Влажность (рабочая)	до 80
Скорость движения ТС, км/ч	40 (макс — 110)
Источник питания	Внешний источник питания в защитном кейсе. Батареи стандартные, автомобильные, замена может производиться пользователем самостоятельно
Время работы	Зависит от количества ячеек в системе питания. 1 ячейка = 2 часа работы
Энергопотребление	240 Вт стандартно
Система ГНСС	Мультисистемная плата GPS/ГЛОНАСС/Gallileo/Beidou с поддержккой SBAS/QZSS и L-Band, подключение двух антенн
Частота обновления ГНСС-системы, Гц	20
Частота обновления инерциальной системы, Гц	Стандартно 600
Датчик пройденного пути (одометр)	Да, опционально
Точность определения местоположения, без потери сигналов ГНСС, СКП	1 см в плане, 2 см по высоте
Точность ориентации ° крен/тангаж, СКП	0.005
Точность ориентации ° курс, СКП	0.010
Камера	Сферическая камера Flir LadyBug 5+, возможность подключения дополнительных камер
Количество камер	6 сенсоров Sony IMX264, разрешение 5 Мп каждый
Количество кадров, fpc	5
Поле зрения	360° x 270°
Дополнительные камеры	Опциональная панорамная камера (4 x камеры), разрешение 7360 x 4912
Тип сканера	Riegl VUX-1HA — стандартно, Riegl VUX-1UAV — опционально
Количество сканеров	1, второй — опционально
Частота измерений, Гц	250
Сектор сканирования	360°
Скорость сканирования, точек в секунду	1 млн.
Максимальная дальность сканирования, м	420 — 300 тыс. изм. в сек / 235 — 1 млн. изм. в сек / 920 м — 500 тыс. изм в сек
Относительная точность сканирования на 50 м, мм	5
Плотность сканирования на скорости 40 км/ч, см	4
Подключение дополнительных датчиков и оборудования	1 порт для дополнительной антенны ГНСС, 2 порта RS232 для подключения дополнительных датчиков (с поддержкой NMEA и PPS)
Хранение данных	сменный SSD 2 Тб
Объем данных, Гб/км	~2
Управляющий компьютер	Интегрированный, многоядерный, промышленный ПК с низким уровнем энергопотребления
ПО для сбора геопространственных данных	CoCapture, не требующее установки, управление через web-браузер
Управление системой	Через любой планшет/ПК, с поддержкой WiFi/LAN
